ELSEEV（エルシーヴ）とは
電気（Electric）のEL、見出す・未来を見る（See）のSEE、自動車（Vehicle）のVから、 「ELSEEVエルシーブ」と名付けられた、 PanasonicのEV充電器シリーズで、 電気で自動車の未来を見い出すという意味が込められています。
ELSEEV cabi Mode3の特徴
ELSEEV cabi Mode3の特徴
充電ケーブルの収納できる壁掛けタイプ
ELSEEVcabi（Mode3）は付属の充電ケーブルは、本体内にすべて収納が可能です。
充電時以外は、 ケーブルを隠すことができるので安心です。
手元表示灯内臓で夜間でも操作しやすい
夜間でも操作しやすいよう手元表示灯を内蔵しています。
帰宅時間が遅くなっても安心して次のドライブに向けた準備をすることができます。
付属の鍵での開錠・施錠で安心
盗電やいたずらを防止する扉には鍵付ハンドルを採用しています。
付属の鍵で開閉するため、防犯面でも安心です。
充電タイマー設定が可能
充電タイマー設定により充電時間を設定することができます。
充電開始から設定された時間が経過すると、自動的に給電が止まります。
（選択できる設定時間 ① 30分 ②45分 ③60分 ④ 75分 ⑤90分 ⑥105分 ⑦120分）
※初期設定は「連続充電」です。満充電まで充電します。
拡張性
充電コントロール機能付（DNC321PK）は、専用のピークコントロールボックス（別売）と連携することで、
家庭全体の電気使用量に合わせて充電電流値を自動制御します。
充電時、ブレーカ遮断による全停電を抑制します。
ELSEEV cabi Mode3の各部の名称
ELSEEV cabi Mode3のご使用方法
ELSEEV cabi Mode3の準備方法
1.LED表示で通電を確認する
2.解錠してドアを開ける
3.充電用コネクタを取り外し、巻き付けてある充電ケーブルを全て取り外す

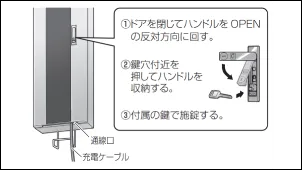

4.充電ケーブルが通線口を通るようにドアを閉め、施錠する
禁止
- ぬれた手で充電用コネクタを触らない。感電の原因となります。
- ドアを開けたまま充電しない。火災・感電や故障の原因となります。
必ず守って下さい
-
雨の日に使用する場合は、充電用 コネクタの電極部に水がかからないように使用する。
火災・感電や故障の原因となります。 - ドアを閉めるときは充電ケーブルを挟まないよう注意する。
-
充電ケーブルに付着した雨水などが凍結している場合は、40℃程度のお湯で解凍してから使用する。
電極部にはかからないようにしてください。火災・感電や故障の原因となります。
電気自動車への接続
Mode3車両への充電
1.扉を開けコネクタを取り外す。
2.収納している充電ケーブルを取り外す。
3.充電用コネクタを車両の給電口に差し込む。
「ガチャ」と音がして、ロックがかかったことを確認する。充電が開始されたか確認する。
Mode1車両への充電
充電用コネクタを給電口に差し込む。
（充電中LEDは点灯しない）Mode1スタートボタンを押す。
●Mode1車両を充電したい場合は、充電モード設定を【Mode1/3車両共用】または 【Mode1車両専用】に設定する必要があります。
●車種によっては充電できない場合があります。
ELSEEV cabi Mode3を片付ける

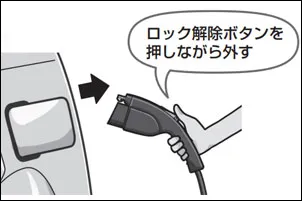

1.充電用コネクタを車両から取り外す
2.解錠してドアを開ける
3.充電ケーブルを巻き付けて、充電コネクタ用ホルダに充電コネクタを戻す
「ガチャ」と音がしてロックがかかっているか確認
4.ドアを閉め、施錠する
必ず守って下さい
-
充電ケーブルは、地面に触れないように 巻き付ける
足の引っ掛けや充電ケーブルが傷つく 原因となります。 -
充電ケーブルは、推奨巻き回数になる ように巻き付ける （約5巻き 1巻き:約1～1.2 ｍ）
充電ケーブルが屈曲して、被覆が破れ たり断線するおそれがあります。 感電・発火の原因となります。
ELSEEV cabi Mode3 仕様
| 品番 | DNC321K | DNC321PK |
|---|---|---|
| タイプ | 標準型 | 充電コントロール機能付 |
| 定格 | 単相 AC200V 50／60Hz 20A | |
| 使用温度範囲 | −10℃～+40℃ | |
| 寸法 | 幅300mm×高さ1000mm×奥行145mm | |
| 質量 | 約17kg（充電ケーブル含む） | |
| 定格消費電力 車両充電電路の損失および車両充電電流を除く |
5W以下 | |
| 基本性能 | JARI A 0101:2014適合 JARI A 0201:2014適合 | |
| 漏電保護機能 | 漏電感度15mA 0.1秒以下 | |
| 充電用コネクタ | IEC62196-2 ed1.0 Type1準拠 | |
| 防水防じん | IP44（充電用コネクタを充電コネクタ用ホルダに収納し、ドアを閉めた状態） | |
| 充電ケーブル長さ | 約6.2m（ボックス引出部からの寸法） | |
| 通信機能 | − | 専用ピークコントロールボックスとの通信 |
| 設置方式 | 壁面取り付け方式 | |
| 設置場所 | 屋内・屋側（日本国内に限る） | |
